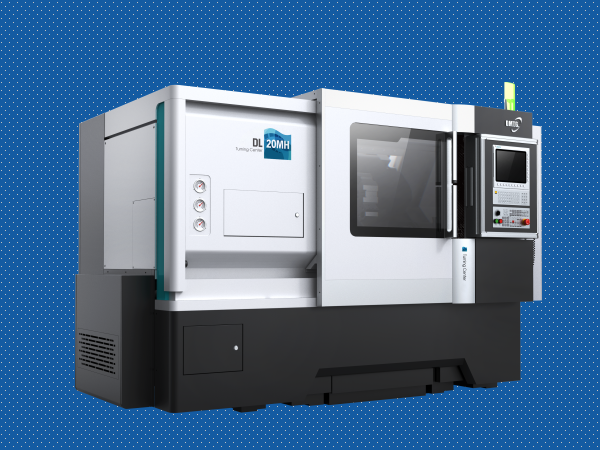

斜床身数控车床 DLA-20

1、加工范围

最大回转直径mm

φ665

最大切削直径（轴/盘）mm

φ340/φ430

最大切削长度mm

650

2、卡盘

卡盘尺寸

10″中实

3、主轴

主轴头型式

ISOA2－6

主轴转速范围r/min

50～4000

主轴前轴承直径mm

φ110

主轴通孔直径mm

φ78

通过棒杆直径mm

φ65（采用中空卡盘、中空油缸时）

4、进给驱动

快速移动速度 m/min

X轴15        Z轴24

切削进给速度 mm/min

0～5000

X/Z轴最大行程   mm

X轴250      Z轴650

5、机床精度标准

定位精度：

（X）0.008mm   （Z）0.010mm （C）25"

重复定位精度：

（X）0.0025mm  （Z）0.004mm （C）15"

执行GB/T16462－2007《数控车床和车削中心 精度检验》标准。

6、主轴转动系统

主轴功率kw

15

主轴扭矩Nm

225/330

7、进给系统

交流伺服电机扭矩

X/Z轴         7Nm/20Nm

8、电动刀塔

刀塔工位数

12工位

换刀方式

按最短路径，任意换刀

换刀时间（相邻/最远）

0.8s/2.15s

刀柄尺寸mm

25×25

9、液压尾座

最大行程mm

730

尾座套筒直径mm

φ85

尾座套筒行程mm

140

尾座套筒推力N

10000

芯轴锥度

MT.  NO.5

10、机床结构

机床设计制造符合ISO国际标准

机床所有零部件和各种计量单位全部符合国际单位（SI）标准

X/Z轴导轨形式：线性导轨

X/Z轴丝杠形式：滚珠丝杠

11、机床保护

机床防护装置安全、齐全、可靠

符合GB15760－1995《金属切削机床安全防护通用技术条件》

机床噪声：符合国家标准＜83dB（A）

电控柜冷却采用冷热交换器降温，密封防尘，防护等级IP54

12、润滑系统

采用自动集中润滑装置，对各滑动面及滚珠丝杠实行强制润滑

油位过低（缺油）时机床显示报警

润滑油

T68#导轨润滑油

润滑箱容积L

1.8

润滑电机功率W

20

13、冷却系统

冷却箱容积 L

300

华乐士冷却泵W

电机功率750

14、液压系统

液压站装有散热装置，可保证24小时机床连续工作

油箱容积L

90

液压油牌号

32#抗磨液压油

液压泵电机功率 KW

3.7

最大压力 bar

70

15、电气系统

符合GB/T5226.1－1996《工业机械电气设备第一部分：通用技术条件》标准

系统具有完善可靠的联锁、安全保护和故障诊断报警等功能

配有RS232标准通讯接口

数控系统

FANUC 0i-TF(5)

16、机床配件及外购件

机床配件及外购件均选用国内、外优质产品（详见外购件清单）

17、排屑装置

排屑机形式

自动  链板 　排屑机及铁屑搬运车可供选择

安装位置

侧排式

18、三色警示灯

红灯

显示报警

黄灯

显示程序结束

绿灯

显示程序正在执行中

19、机床电源

电源电压范围

交流三相380V ± 10%  50HZ

机床用电总功率KVA

最大37

20、机床颜色

机床标准颜色

□大连机床集团有限责任公司机床出厂标准色

用户要求的颜色

□             （提供色板）

21、机床外形尺寸及重量

长×宽×高mm

4500 × 2000 × 2100

机床重量kg

6300

22、包装箱尺寸

长×宽×高mm

5100 × 2250 × 2640（带排屑机）

23、标配数控系统

及各向驱动电机

数控系统

FANUC 0i-TF(5)

24、标配数控系统

及各向驱动电机

数控系统

FANUC 0i-TF(5)

主轴电机

CTB-4015ZGD10-M3G

(15KW)

X/Z向

驱动电机

βiSC 8B/βiSC 22
