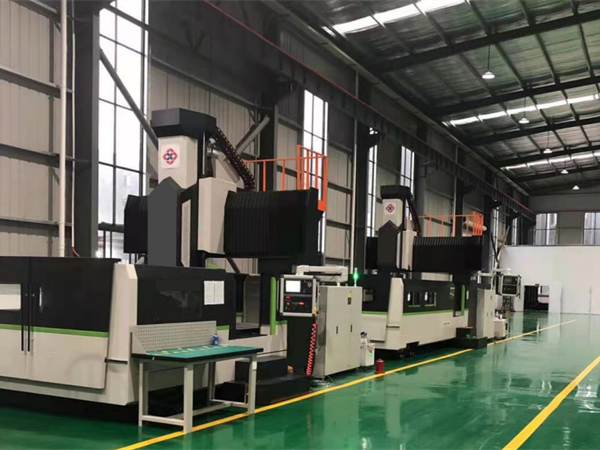

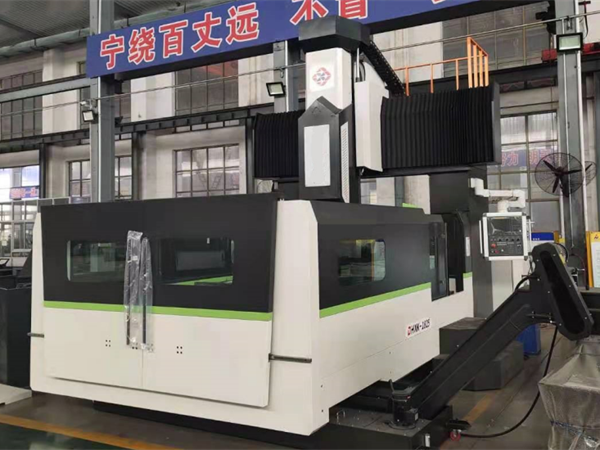

ПОРТАЛЬНЫЙ малая модель

НАИМЕНОВАНИЕ ПАРАМЕТРОВ

РАЗМЕР РАБОЧЕГО СТОЛА (мм)

1400х1700

1500х2000

1500х3000

1500х4000

Ход координаты Х (мм)

1800

2200

3200

4200

Ход координаты Y (мм)

1600

1800

1800

1800

Ход координаты Z (мм)

600

800

800

800

Расстояние между колоннами (мм)

1500

1800

1800

1800

Расстояние от шпинделя до стола (мм)

100 х 700

150 х 950

150 х 950

150 х 950

Нагрузка на рабочий стол (Т)

3

5

10

15

Количество Т - образных паза

13-18х125

9-22х160

9-22х160

9-22х160

Обороты шпинделя (rpm)

8000

6000 (8000)

6000 (8000)

6000 (8000)

Мощность главного двигателя (kW)

11

18.5 (22)

18.5 (22)

18.5 (22)

Усилие шпинделя (Nm)

70

143

143

143

Конус шпинделя

ВТ40 (50)

ВТ40 (50)

ВТ 50 (40)

ВТ 50 (40)

Диаметр шпинделя

ф150

ф150

ф190

ф190

Точность позиционирования

0.025

0.025

0.025

0.025

Повторное позиционирование

0.015

0.015

0.015

0.015

Усилие серводвигателя Х; Y; Z (Nm)

22

32.2

32.2

37.2

Диаметр ШВП  (мм)

Х; Y; R50-10 Z: R40-10

R50-10

R50-10

Х: R80-20 Y;Z: R50-10

Скорость подачи (мм/мин)

6000

6000

6000

6000

Минимальное деление подачи (мм)

0.001

0.001

0.001

0.001

Система ЧПУ

Siemens 828D

Siemens 828D

Siemens 828D

Siemens 828D

Вес установки (Т)

≈ 20

≈ 18

≈ 22

≈ 27
