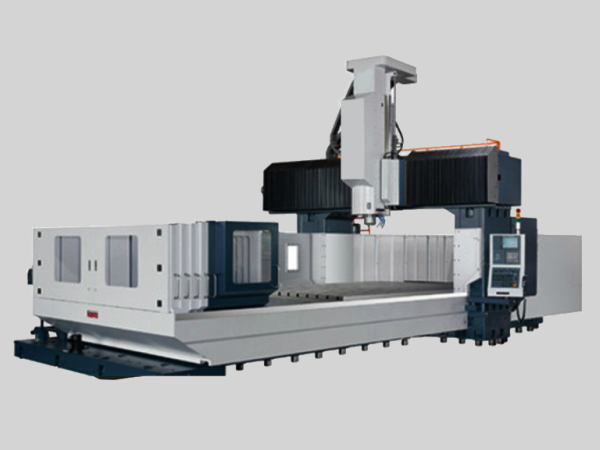

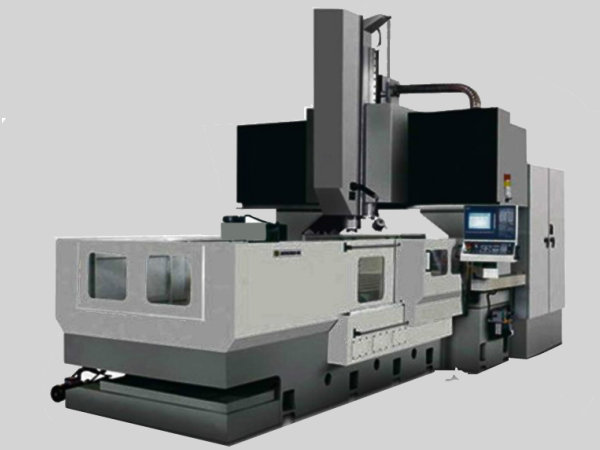

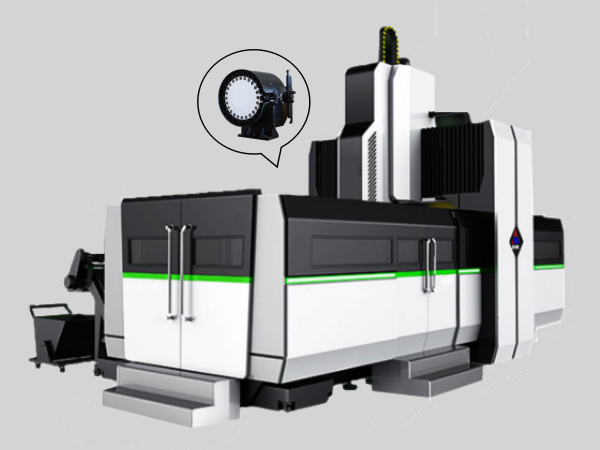

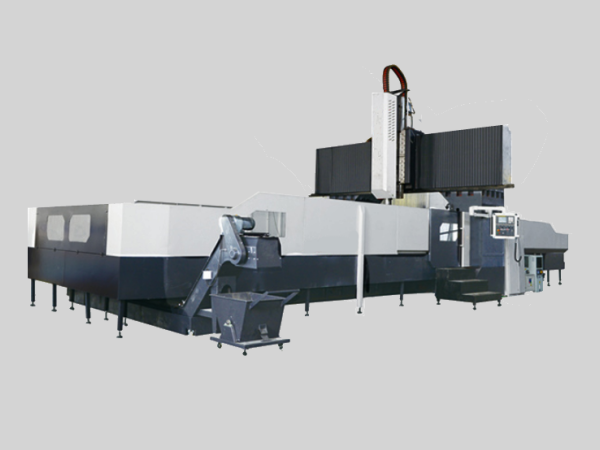

ПОРТАЛЬНЫЙ ОЦ

№

НАИМЕНОВАНИЕ
ПАРАМЕТРОВ

РАЗМЕР РАБОЧЕГО СТОЛА (мм)

1500х4000

2800х5000

2800х6000

2800х8000

1

Ход координаты Х; Y; Z

5200х3400х1250

6200х3400х1250

8200х3400х1250

2

Расстояние между колоннами (мм)

3200

3200

3200

3

Расстояние от шпинделя до стола (мм)

250 – 1500

250 – 1500

250 – 1500

4

Нагрузка на стол (Т)

20

25

30

5

Т – образные пазы

13-22х200

13-22х200

13-22х200

6

Обороты шпинделя (rpm)

6000

6000

6000

7

Мощность главного двигателя (kW)

18.5 / 22

18.5 / 22

18.5 / 22

8

Усилие шпинделя (Nm)

143

143

143

9

Конус шпинделя

ISO7:24NO50

ISO7:24NO50

ISO7:24NO50

10

Диаметр шпинделя

ВТ50/ф190

ВТ50/ф190

ВТ50/ф190

11

Скорость быстрой подачи Х; Y; Z (м/мин)

10/10/8

10/10/8

10/10/8

12

Мощность серводвигателя Х; Y; Z (kW)

4

4

4

13

Усилие серводвигателя Х; Y; Z (Nm)

36х4/30х3/30х3

38х4/30х3/30х3

38х4/30х3/30х3

14

Обороты серводвигателя Х; Y; Z (rpm)

2500

2500

2500

15

Диаметр ШВП Х; Y; Z (мм)

80/63/50

80/63/63

80/63/63

16

Минимальное деление подачи (мм)

0.001

0.001

0.001

17

Магазин инструмента (шт)

24

24

24

18

Вес установки (Т)

≈ 68

≈ 75

≈ 95

19

Габарит установки (см)

1250х550х500

1750х550х500

2200х550х500
